MEMORIA DE 4BITS

En esta practica se desarrollará un memoria de 4bits, la cual nos será util para proximos proyectos.

Esta memoria te permiten guardar datos por largos periodos de tiempo sin necesidad de tener alimentación eléctrica durante ese lapso

Elementos a usar:

• 1 PSoC
• 4Leds (opcional)
• Dipswitch ( opcional )
• 1 protoboard (opcional)

Para comenzar con el desarrollo debemos definir una memoria de 1 bit, ya que esta será la base de todo lo que haremos.

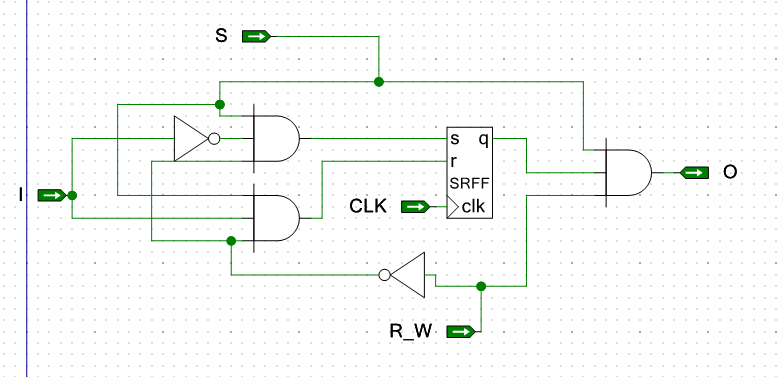

Una memoria de 1bit está definida de la siguiente manera:

El flip flop usado fue un SR

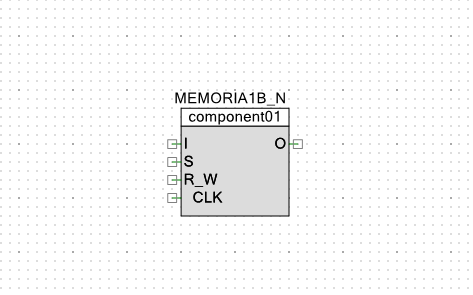

• I entrada
• O salida
• S selector
• R_W es para seccionar si escribe o lee de la siguiente manera , si el dato ingresado a esta entrada es 0, la memoria será puesta en modo escritura y si le entra un 1 , se prondrá en modo lectura.

Ahora lo único que queda es poner la cantidad de memorias que querramos la cual es equivalente a los numero de bits que queremos guardar, en este caso 4bits

Se tiene que puentear el slector, el clock y el RW de las 4 memorias de 1bit de la siguiente manera:

Se pueden probar haciendo un programa de tal manera que la visualización sea por leds y las entradas por DipSwitch.
